一、系統功能和特點

1、實時監測電池組充放電狀態、總電壓、充放電電流、環境溫度、各單體電池電壓、蓄電池內阻、極柱溫度、極柱漏液、剩余容量（SOC）、放電可持續時間。

2、組網：將蓄電池組納入動力環境監控系統，同時也能獨立組網，實現對蓄電池組的全面監測和統一智能管理。

3、告警和預警：及時發現電池故障并發出告警，智能分析提前預警。

4、現場液晶顯示、監測數據查詢、聲光告警、參數設置、手動內阻測試、告警數據存儲。

5、通信接口及協議：2路上行RS485,2路干接點，開放式標準MODBUS協議。

6、告警方式：現場聲光告警；軟件支持郵件、短信(加裝短信貓)、手機APP告警。

7、（選配）B/S架構的后臺監控軟件，網頁方式瀏覽。

8、軟件的實時數據展示方式：列表（數據表格）和圖表（柱狀圖和趨勢圖），選擇任何一節電池參數可自動生成24小時內的歷史曲線圖。電池電壓、內阻、溫度的均衡度直觀顯示。

9、軟件具有權限管理、資產管理、告警管理、歷史數據查詢、分析、報表功能。

10、高精度：采用電子高精密測量技術，基礎電壓測量精度可以達到微伏級別，能真正準確測量電池內阻，針對性的抗干擾電路設計結合多種內阻測試模式，浮充狀態下準確測量電池內阻。內阻測量精度可以通過千分之一的標準電阻進行驗證。和福祿克或日置內阻儀測試結果基本一致。

11、安全保護：具有過壓、過流、過溫、短路、反接保護功能，確保系統本身安全可靠。

二、參數指標

1、蓄電池組充放電狀態監測：充電、放電、浮充

2、蓄電池組總電壓監測：范圍0～1000V 精度<0.2%

3、充放電電流監測：范圍0～1000A（可選50A/100A/150A/300A/500A/1000A） 精度<1%FS

4、單體電池電壓：范圍2V 0～3V  12V 0～16.5V 精度<0.1%

5、單體電池內阻：測量精度<2% 重復精度<2%

6、單體電池溫度：-35℃～+125℃ 精度<0.5℃

7、數據刷新頻率<5S

8、輸入絕緣電阻：≥10MΩ，600V

9、通訊參數：波特率（4800/9600/19200/38400bps）可設

10、工作電源：管理模塊為外接 DC12V，采集模塊為電池取電。

11、溫度：-20℃~85℃，濕度10%~80%，無冷凝

12、單體電池的漏液監測（選配）：每個極柱周圍布置電池漏液傳感器，準確定位極柱漏液電池。

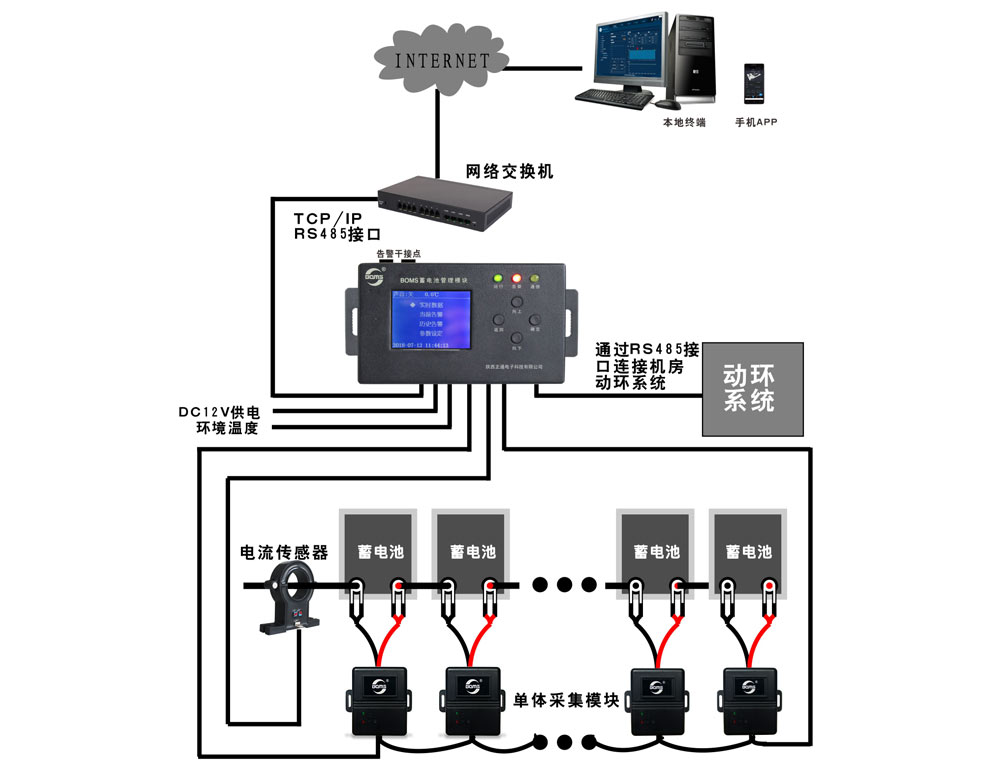

三、系統組成

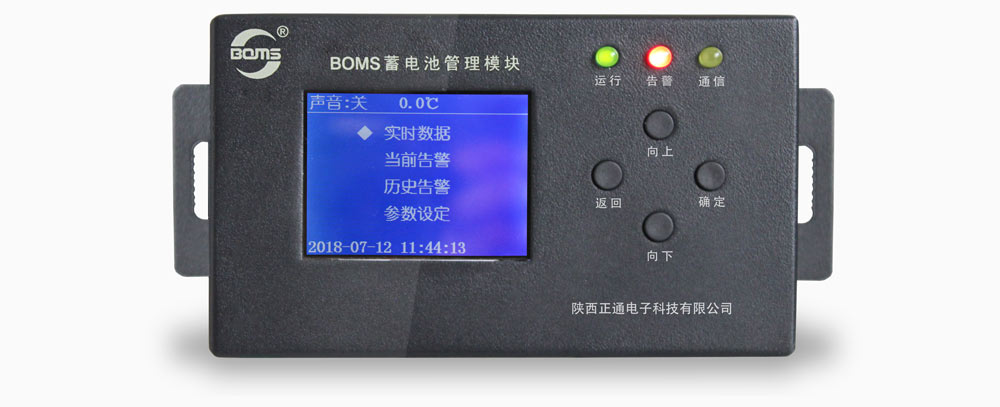

1、 蓄電池管理模塊ZHT-JM01：負責蓄電池在線數據管理及顯示的裝置，能夠顯示蓄電池的實時數據、當前告警、歷史告警數據查詢、參數設定等，直接無需通過軟件或其他設備就可以對單節模塊進行編號，采集電池組充放電電流數據，將監測的數據向上傳輸。具有2路干接點，2路RS485接口。

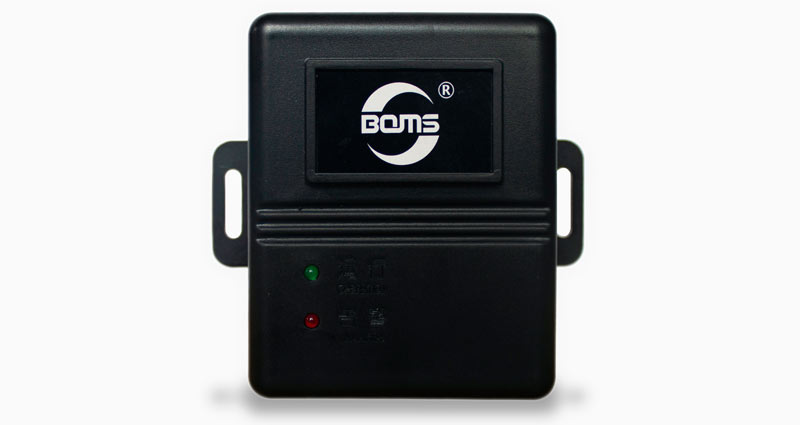

2、單體監測模塊ZHT-CM：每個模塊監測1節電池，采集電池單體電壓、內阻、極柱溫度、極柱漏液。模塊之間采用手拉手環形通信方式。

3、采集維護線纜：標準配件（阻燃），每個單體監測維護模塊配置1束。

4、極柱溫度傳感器：監測電池極柱溫度。

5、霍爾電流傳感器：監測電池組充放電電流。

6、（選配）極柱漏液傳感器ZHT-LY01：布置安裝在電池極柱周圍，負責監測電池極柱漏液。

7、電源適配器：AC220V/DC12V或DC48/DC12V或DC220/DC12V;根據現場情況選擇配置。

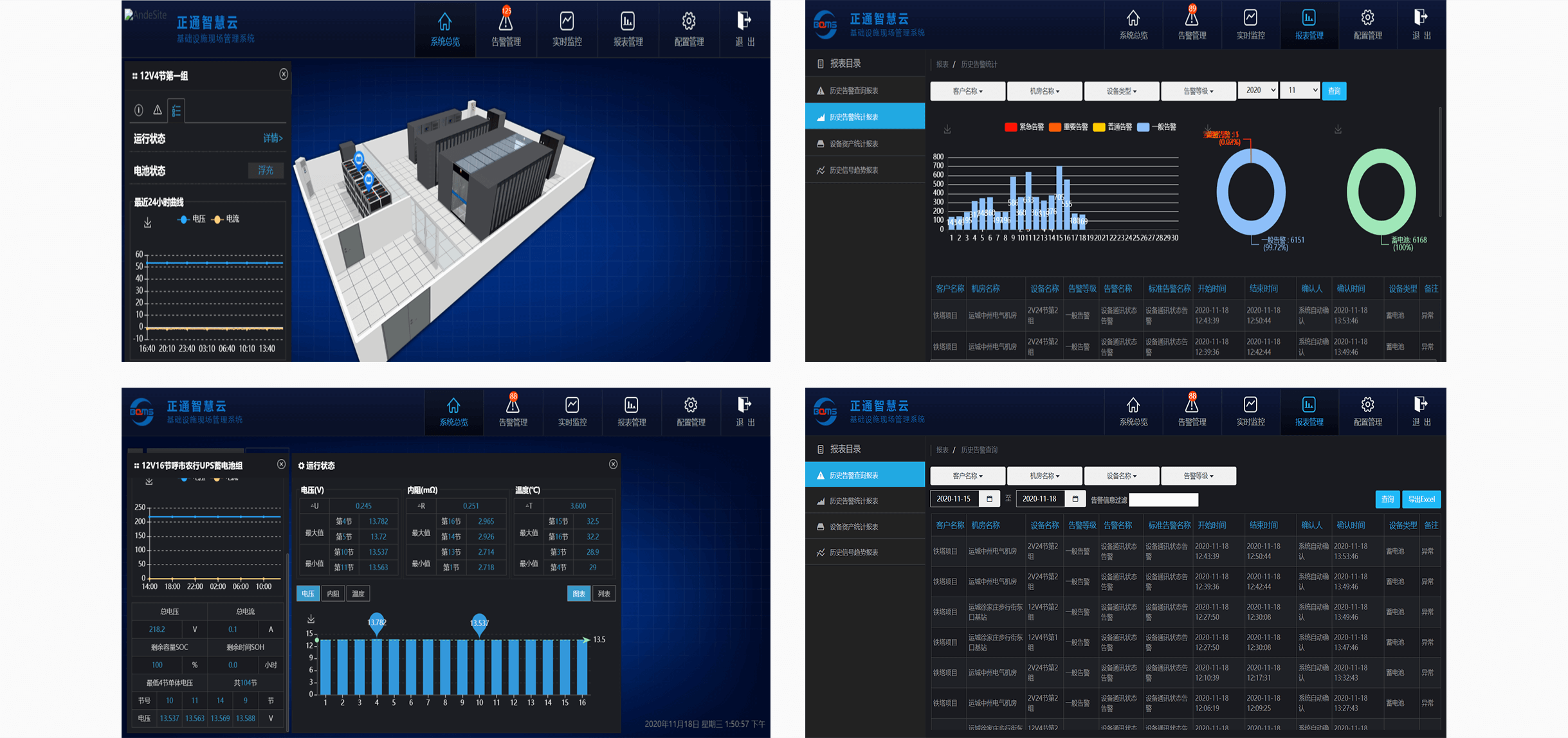

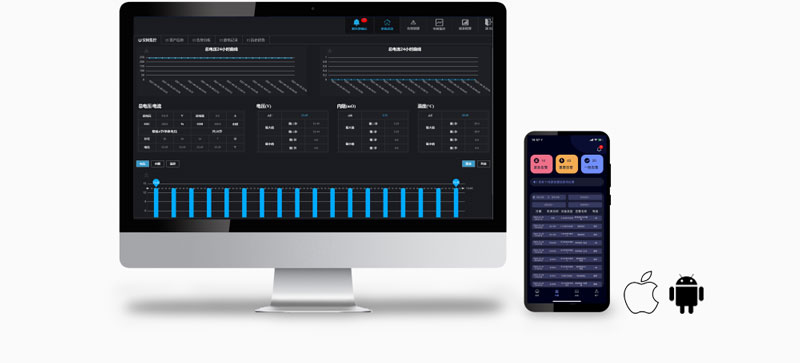

8、監控平臺軟件：采用B/S結構設計，網頁方式瀏覽，支持云服務，響應速度快，人機界面友好。監控分析軟件功能強大，可對歷史數據進行查詢、分類、自動生成柱狀圖、趨勢圖，并可自定義生成報表，具備智能專家分析系統，對監測數據進行自動分析并提供維護建議。

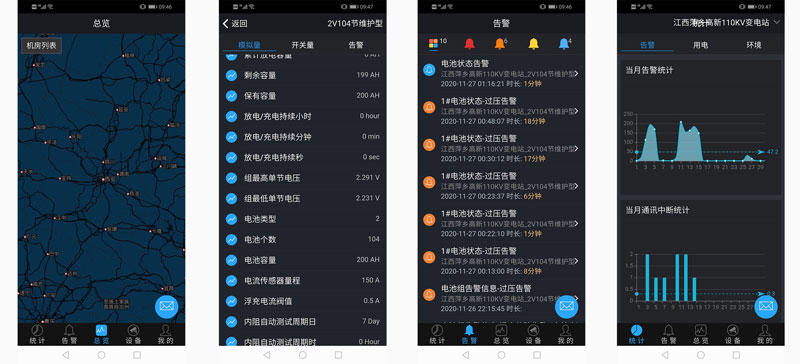

手機APP界面

9、手機APP：手機客戶端監控軟件，支持安卓和蘋果系統。
