蓄電池跨接寶用于蓄電池組單體故障電池的在線更換，可以大大提高電力、通信等行業中的不間斷供電保障能力?？缃訉毑捎锚?dú)特的電路設計和操作方法，可以很容易的實現蓄電池組故障單體電池的更換，如果沒有合適的備用電池，還可以利用跨接寶短路進行臨時代通，如果有合適的備用電池，然后再將跨接寶替換下來。
本系統按照獨特的電路設計原理進行連接，固定在隔熱絕緣的框架，框架連同相關工具和連接線置于防水堅固的箱體。

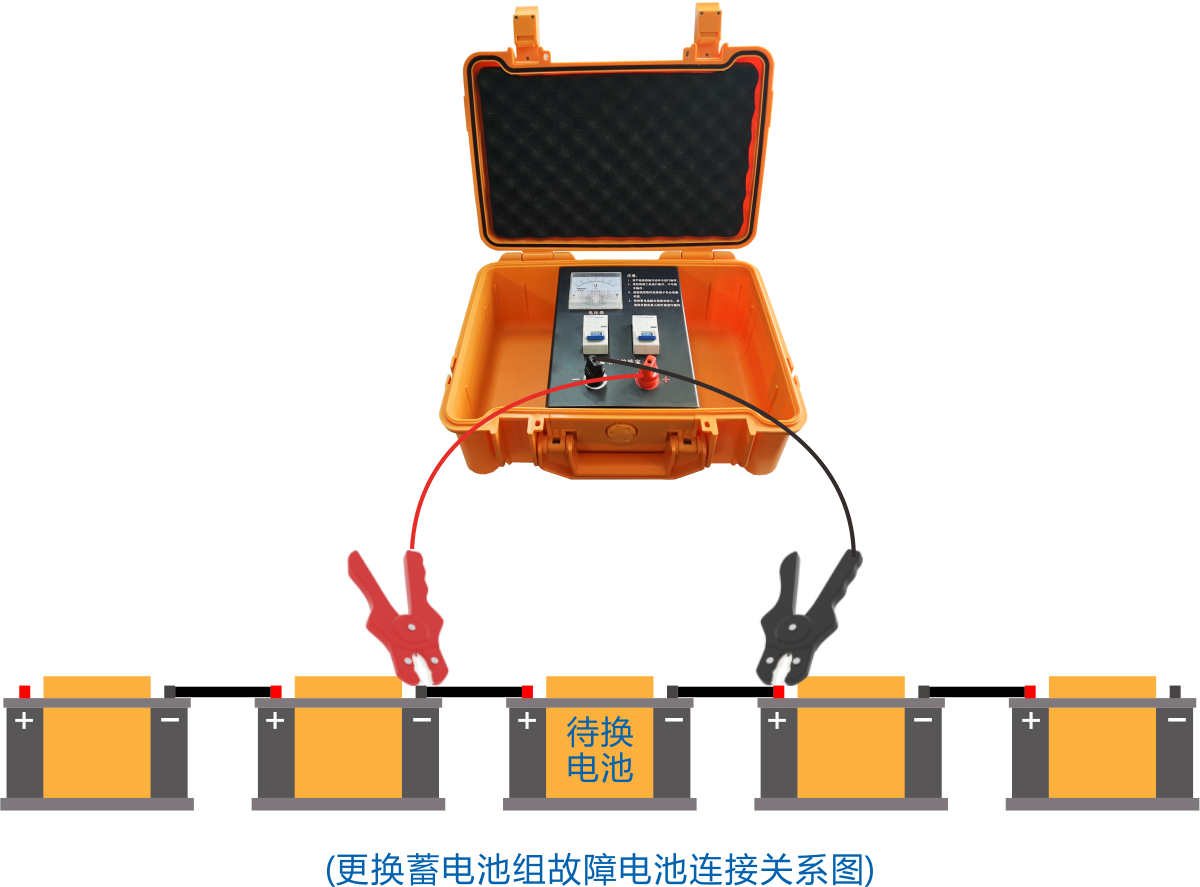

圖1 跨接寶在更換蓄電池組故障電池時的連接關系圖
將跨接寶的正負兩端分別連接在故障電池的正負兩端，但為了操作方便，將跨接寶的連接鉗夾在相鄰的蓄電池接線柱上，由于跨接寶內部安裝有大電流半導體二極管，既可以保證不影響蓄電池組的正常電流，又能防止故障電池通過跨接寶短路放電。將故障電池卸下之后，安裝正常電池在原來的位置，從而實現了對故障單體蓄電池的在線更換。在操作的過程中一定要注意操作步驟和相應的注意事項。

圖2 跨接寶內部原理圖
如圖2所示為跨接寶內部連接圖，該圖中左側接線柱為負極，連接代更換電池的負極，為了操作方便，一般要連接鄰接蓄電池的正極，將連接鉗夾在相應的銅柱上，并要連接可靠。K1和K2開關用來選擇是否串接二極管，當K2閉合之后會自動將二極管屏蔽，跨接寶正負兩側處于短路狀態。電壓表V用來指示正負接線柱之間的電壓，量程范圍為1V~±15V。在拆裝蓄電池時，二極管既保證了蓄電池組的正常工作，同時又防止故障電池的短路放電。
ZHT-KJ03跨接寶不需要退出運行中的蓄電池組，可以在線更換單體劣化蓄電池。同時對單體電池是2V 6V 12V可以兼容使用。
